串聯電抗器
電容器在補償容性無功功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容器損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抵制和吸收諧波，保護電容器，避免諧波電壓電流及沖擊電壓電流的影響，改善電能質量提高系統功率因數，延長電容器壽命，保證電網安全運行。
適用范圍
電容器在補償容性無功功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容器損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抵制和吸收諧波，保護電容器，避免諧波電壓電流及沖擊電壓電流的影響，改善電能質量提高系統功率因數，延長電容器壽命，保證電網安全運行。

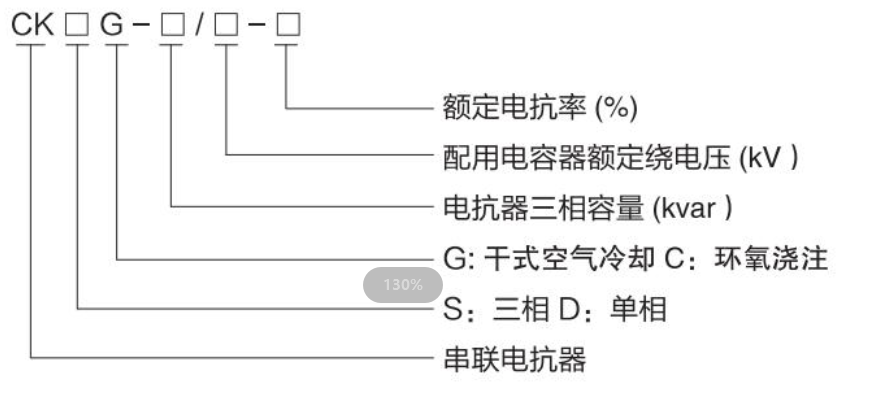

型號及其含義
產品特點
1.該產品分為三相、單相兩種，為鐵芯干式;
2.鐵芯采用優質冷軋硅鋼片,經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確電抗器運行低溫升低噪聲的性能。
3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外形美觀的優點。
4.電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經過預烘真空浸漆熱烘固化這一流程，使電抗器線圈及鐵芯牢固成為-體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。
5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體的成本投資。
使用環境
1.海拔高度不超過2000m。
2.運行環境溫度-25C -+45C,相對溫度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風，如裝在柜內，應加裝通風設備。
性能指標技術參數
1.可用于電容器電壓為: 0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.68KV, 0.69KV, 6KV,
10KV，10.5KV, 11KV， 12KV，13.8KV, 35KV場合;
2.電抗率: 1%， 4.5%，5%，5.67%，6%，7%，12%，13.8%， 14%;
3.絕緣等級: B級F級、H級，噪聲≤30dB,過載能力≤1.35倍以內連續工作; .
