JR20熱過載繼電器
JR20系列雙金屬片熱過載繼電器適用于交流50Hz、電壓至660V、電流至630A的電路中，用作交流電動機的過載、斷相及三相嚴重不平衡的保護。帶有斷相保護，溫度補償，手動或自動復位，動作脫扣靈活性檢查，動作脫扣指示，斷開檢驗按鈕等功能。產品符合GB14048 4標準。
適用范圍
JR20系列雙金屬片熱過載繼電器適用于交流50Hz、電壓至660V、電流至630A的電路中，用作交流電動機的過載、斷相及三相嚴重不平衡的保護。帶有斷相保護，溫度補償，手動或自動復位，動作脫扣靈活性檢查，動作脫扣指示，斷開檢驗按鈕等功能。產品符合GB14048 4標準。

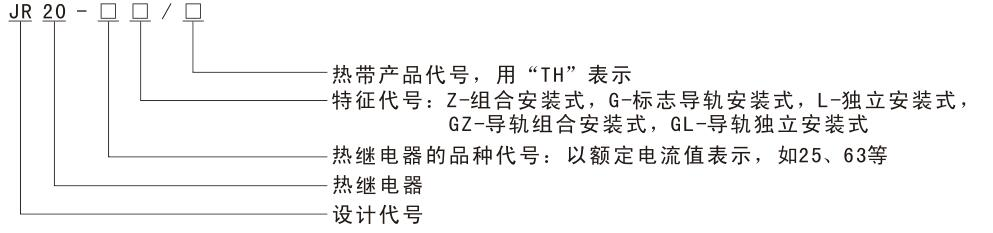

型號及含義
正常工作條件
1、周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃。
2、海拔：不超過2000m。
3、大氣條件：安裝地點的空氣相對濕度在+40℃時不超過50％，在較低溫度下可允許有較高的相對濕度。例如20℃時達90％，對由于溫度變化偶爾產生的凝露應采取特殊措施。
4、污染等級：3級。
5、安裝類別：III類。
6、安裝條件：安裝面與垂直傾斜度不大于±5°。
7、繼電器除用螺釘安裝外，還可用35mm的標準導軌安裝。
8、沖擊振動：繼電器應安裝和使用在無顯著搖動，沖擊和振動的地方。
9、運輸、儲存：繼電器在運輸中不應受到劇烈的碰撞和振動，在運輸和存儲中均不得受到雨雪侵襲。繼電器適于在-25℃~+55℃之間，短時間(24h內)可達+70℃的溫度下運輸和存儲。
結構特征
內部結構：插入組合式或獨立式結構；立體布置式結構，拉簧刀片跳躍式動作機構；具有斷相和溫。度補償結構
安裝操作：具有動作脫扣靈活性檢查、動作脫扣指示以及斷開檢驗等功能；手動復位和自動復位任意選擇；常閉和常開輔助觸頭絕緣分開
